Lineális rendszerek
HDS lineális rendszer nagy teherbírással
Különböző méretű sínekből, görgőkből és tartozékokból áll. A GV3 katalógus szerinti vezetékekkel. Görgőkkel, fogasléccel... stb. szerelve.
Sín mérete: 100x40 mm, egyenes és ferde fogazással
Modul mérete: max: 5 mm egyenes fogazattal, 4 mm ferde fogazattal
Görgő: GV3 katalógusban találhatókon kívül az átmérő lehet 61-95 mm
Kocsi: két centrikus és két excentrikus tengely görgővel a vezetősínen hézagmentesen gördíthető, max: 6m/sec sebességgel és max. 5000 kg terhelésig.
SL2 Korrózióálló lineáris vezetékrendszer
Nemesített acélból kivitelezett korrózióálló sínekből, görgőkből és védőtok tartozékokból áll. Különösen szennyezett környezetben is alkalmazható!

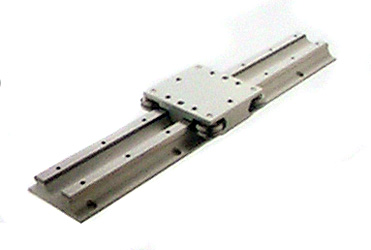

LoPro Aluprofilra erősített lineáris vezetékrendszer
A Duall Vee/UltiTrak továbbfejlesztése, egy robosztus alumínium alapprofilra erősített sínen görgőkön gördülő kocsiból áll. A kocsi többféle mozgatási rendszerre alkalmas, alacsony beépítésű és agresszív környezetben alkalmazható kivitelre is készíthető.
HDLS Nagyteljesítményű lineáris mozgatóegységek
Nagy teljesítményű és agresszív környezetben nehéz alkatrészek mozgatására szolgál.
Alapprofilra rögzített síneken mozgó kocsiból és a végeken terelő ill. meghajtó görgővel, motoros hajtóművel, valamint a kocsit mozgató fogazott szíjból áll.
Teherbírás: 4000 kg
Mozgássebesség: max. 6m/sec
Húzóerő: max. 5 kN
Húzóerő acélbetéttel megerősített fogazott szíjjal pedig max.10 kN

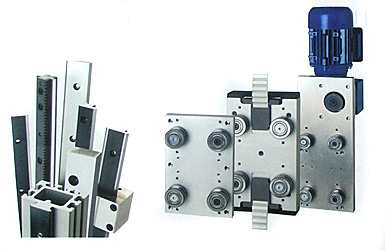

GV3 lineáris vezetékrendszerek
A rendszer különböző méretű sínekből, görgőkből és tartozékokból áll, egy és kétoldalú futófelülettel, lapos, megerősített kivitelbe három minőségben rögzítő furatokkal vagy anélkül.
Méret:
- szélesség: 12-120 mm
- hosszúság: max. 4m illetve 6m
Görgők: egy darabból és osztott kivitelben, csapággyal, centrikus és excentrikus tengellyel.
- méretek: O13 -54 mm-ig
- teherbírás axiális: 22,5-1800 N
- radiális: 45-3200 N
Fogazottlécek: különböző méretekben, a vezetősínek egyik oldalán kialakítva
- szélesség: 4-14 mm
- hossza: max. 1828 mm, több darabból meghosszabbítható
- modul:0,5-2 mm
- lineáris erő:180-1600 N
Fogaskerék:
- modul: 0,5-2,0 mm
- osztó átmérő: 14-54 mm
- szélessége: 7-13 mm
Védőtok és olajozó: görgő védelmére, a sínről a szennyeződés eltávolítására és ezek kenésére, a görgők méretének megfelelő kivitelben
Kocsi: a vezetősíneken a görgőkkel kettő centrikus kettő excentrikus tengellyel hézagmentes gördül, porvédő és olajozó védőtokkal vagy anélkül
- terhelés függőlegesen: 240-7200 N
- vízszintesen: 40-7200 N
